退火爐設備

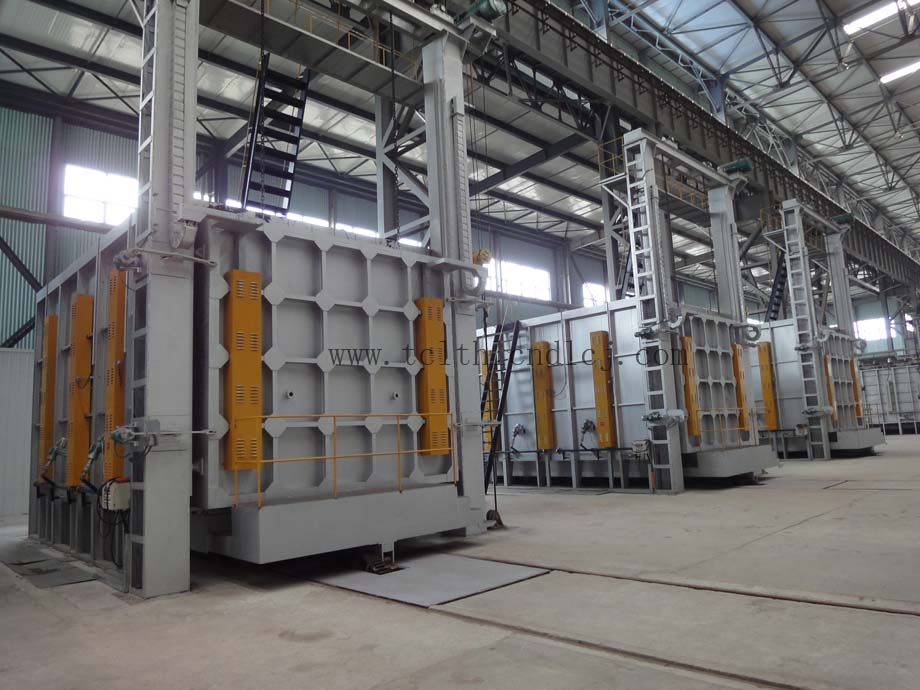

臺車式退火爐
丹陽市電爐廠有限公司是臺車式退火爐生產廠家，可根據用戶的熱處理工件的工藝、形狀、外形尺寸等要求來設計高溫、中溫、低溫型號。
設備介紹
臺車式退火爐主要供各類金屬結構件和其他機件在低于950℃的空氣中進行熱處理之用，該臺車退火爐具有密封性好、裝爐量大、溫度均勻、操作簡便、維修方便、爐體外殼溫升小等優點。
臺車式退火爐爐體結構
1.電爐主要由加熱爐體、電(溫)控系統兩部分組成。
2.加熱爐體由爐殼、爐襯、臺車、爐門、加熱元件等組成。
3.爐體外殼采用型鋼和鋼板焊接成形，結構牢固可靠，整體強度好，不易變形，外表平整光潔。
4.爐襯為全纖維結構，材質為標準型耐火纖維預制塊，長期使用收縮率<4℅，壓縮后比重為200－220kg/m3，厚度為240mm,此爐襯結構沒有熱橋短路現象出現，又是平疊兩種方法結合制作，氣密性好，具有牢固可靠，維修方便，使用壽命長，爐體重量輕，爐體外殼溫升小等優點。臺車爐襯底部隔熱層采用硅藻土磚和0.6g/cm3輕質耐火磚交錯砌筑，承重部位和易碰撞部位采用重質磚砌筑，耐火層采用重質磚砌筑成條槽型，以作擱置加熱元件之用。（在砌筑時，泥漿中加入高溫粘結劑調和，提高結構強度。）
5.臺車由臺車殼體、臺車爐襯、爐底板、臺車行走機構、臺車密封機構等組成。臺車殼體采用型鋼及鋼板焊接成型，結構牢固可靠，整體強度好，不易變形和翹曲。

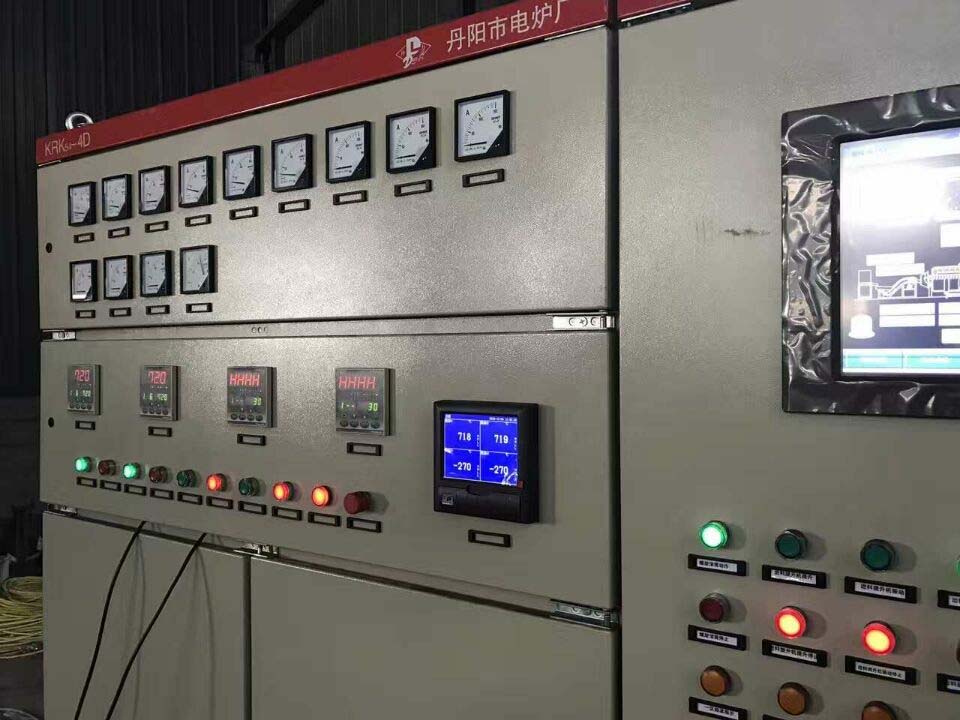

6.除加熱回路提供超溫斷相過流短路保護外，對爐門電動升降、臺車進出采取了可靠的動作連鎖保護。裝料過程有以下連鎖保護：臺車未全部進入爐膛內，爐門不能下降；爐門關閉后才能接通加熱元件電源。出料過程有以下連鎖保護：爐門打開，同時切斷加熱元件電源，只有爐門開到位后才能使臺車開出。溫精度高，爐溫平穩，溫差波動小。另配有杭州盤古無紙記錄儀記錄及超溫聲光報警，并與現場控制系統有匹配接口。
3000×2000×800mm臺車式退火爐技術參數
1、額定功率：260kW（可調）
2、額定電壓：380V、3相、50Hz
3、額定溫度：950℃（可調）
4、控溫區數：2區
5、控溫方式：PID過零軟觸發帶大功率雙向可控硅，功率調節器 日本島電智能儀表控溫、杭州盤古記錄儀記錄及超溫聲光報警
6、有效尺寸：3000×2000×800mm(長×寬×高)
7、爐溫均勻度：±10℃
8、控溫(儀表)精度：±2℃
9、空爐升溫速度：≤2.5h（0～950℃）
10、爐外壁溫升：≤45℃
11、裝載量：10t。
